青島東方影都大劇院正式啟用于2018年初,共有座位數約2 000個,屬于大型甲類劇院,應用功能由主到次依次排序?yàn)槿奥曤娪胺庞?、電影?jié)頒獎典禮、交響樂演出、電聲樂隊演出以及日常各類外租需求,功能跨度非常之大,這給建筑聲學設計帶來了巨大的困惑和挑戰。項目建設啟動初期,基于國內成功案例較少的原因,業主單位對電子聲學環境可變系統的使用效果心存疑慮,并對是否在該項目上采用此類系統進行了多次反復論證,但因?yàn)槠渌绞酵耆珶o法滿足需求,所以幾經躊躇后,最后痛下決心進行嘗試。
東方影都大劇院經著名聲學公司Marshall Day的精心設計,業主方的嚴格技術管控以及施工方精益求精的實施后,最終實測得到的劇院固有中頻混響時間為0.93 s,對于如此體量的廳堂來說,可以認為較好地滿足了電影放映的功能需求,實屬難得。本項目中,電子聲學環境可變系統同樣采用了VIVACE Ⅱ混合再生式系統,因此,無論舞臺還是整個觀眾廳,都能通過該系統對聲學條件進行調整和優化。本系統共計安裝了28支拾音器和107只揚聲器,拾音器全部采用Microtech Gefell公司的BM系列產品,其中,8支位于舞臺區域,4支位于臺口區域,另外16支均勻布置于觀眾廳內。而107只揚聲器則以L-Acoustic XTi系列同軸揚聲器為主,配合以6只Fohhn LF-220電子可調指向的聲柱揚聲器。上述揚聲器中,包括舞臺電子反聲罩、側墻反射聲、天花反射聲等在內的49只揚聲器單獨進行配置,而另外58只揚聲器則與本廳堂配置的杜比全景聲系統復用,以提高系統的性能價格比。
本項目中,除了廳堂自身的固有聲學條件外,VIVACE系統共設置了7個使用功能模式,分別為語言模式、演講模式、舞臺劇短混響模式、舞臺劇長混響模式、音樂會短混響模式、音樂會長混響模式以及大教堂模式。這些模式可以通過觸摸屏或手機專用APP一鍵調用,使用非常簡便快捷。最終驗收實測中,舞臺劇短混響模式、舞臺劇長混響模式以及大教堂模式的中頻混響時間分別為1.42 s、1.84 s和3.9 s,混響時間的變化非常明顯。除了上述客觀指標的測量外,本項目還邀請了專業演奏家、專業音頻技術人員、資深音樂人等組成了評測團隊,以室內樂隊實際演奏的形式進行了主觀試聽評價,參與評測的人員最終一致認為該套系統聽覺效果非常自然、真實,且不同模式之間聽感差異明顯。

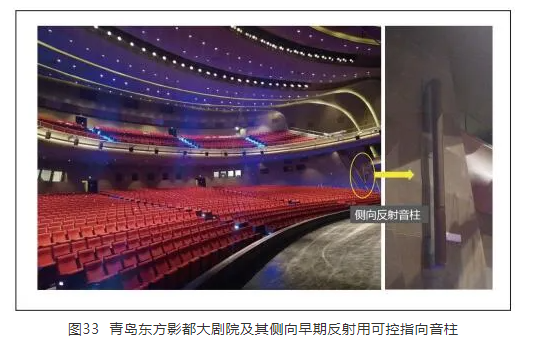

筆者作為本系統的主要設計實施人員之一,感覺系統中采用的同軸寬錐形覆蓋的揚聲器對于最終聽覺效果的提升起到了積極的推動作用,這種指向角度選型,進一步降低了揚聲器本身各單元間的相位響應問題,同時平滑了整個主動系統所提供的輔助聲能在廳堂內的均勻度。此外,側向反射聲采用電子可變指向音柱,其水平指向?qū)挕⒋怪敝赶蛐哉奶攸c(diǎn)可在水平維度上實現更為廣泛的觀眾席覆蓋,而在垂直維度上實現更遠距離的觀眾席覆蓋,對于如此體量巨大的廳堂而言,這些特性都有效地提高了側向反射聲能的針對性和平順度。青島東方影都大劇院內部實景及其側向早期反射用可控指向音柱可見圖33。
